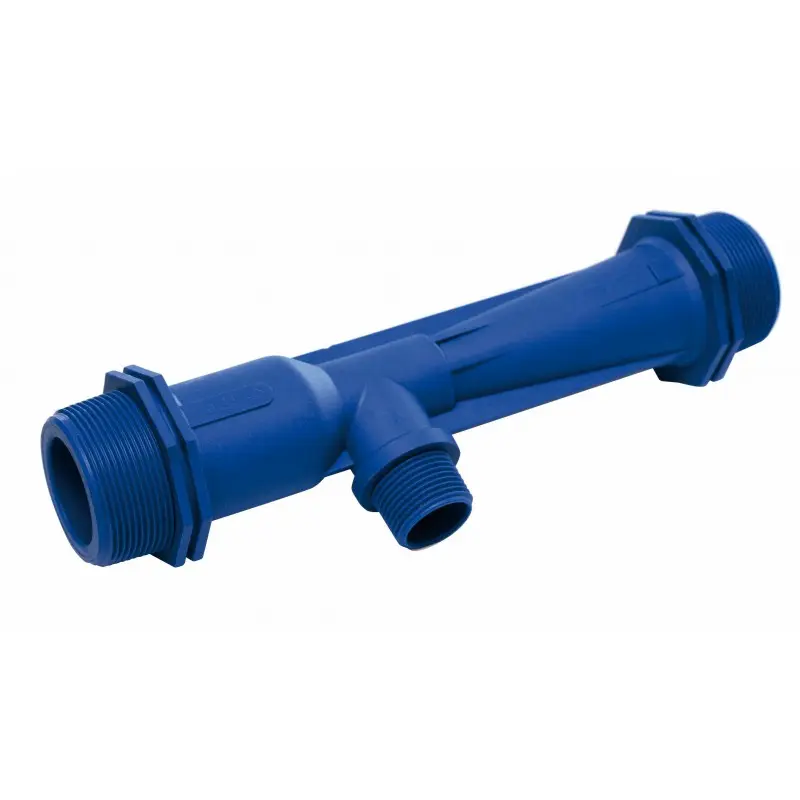

Injector Venturi SAB

Venturi este un injector de presiune diferentiala, cu ajutorul caruia se realizeaza injectarea fertilizantilor in apa de irigat, la curgerea unui lichid sub presiune printr-o sectiune data, ingustarea brusca si destinderea progresiva a acesteia prin care se produce fenomenul de suctiune

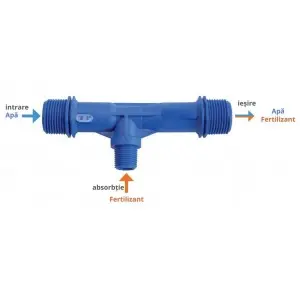

Mecanismul de functionare:

• apa intra in injcetor la o presiune mare

• diferenta dintre presiuneile de intrare si iesire cauzeaza un vid la orificiu de aspiratie, de pe partea laterala a injectorului

• cu cat este mai mare diferenta de presiune, cu atat este mai mare vidul si prin urmare si eficienta amestecatii

• Sistem Venturi simplu - se utilizeaza pentru sistemele mici de irigare.

• Sistem Venturi bypass - se utilizeaza la sistemele mari de irigare

• se monteaza robineti doar pe linia secundara intre bypass

• nu este necesara montarea robinetilor pe linia principala

• este necesara montarea manometrelor pe linia Venturi dupa robineti

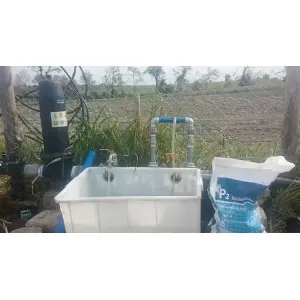

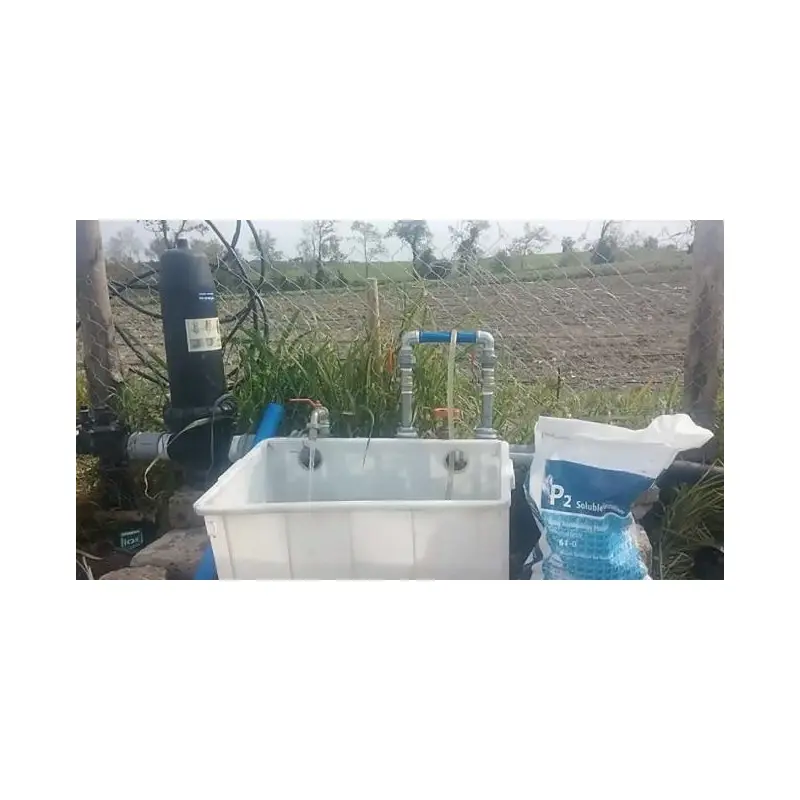

• 3.Montare injector Venturi

• montarea poate avea loc in linie sau in paralel

• este recomandat sa existe distante mici intre sectoare

Atentie:

• este necesara urmarirea valorii minime si maxime a volumului de apa

• robinetul principal se inchide usor pentru activarea sistemului venturi (la 0,5 bar)

• la o presiune exercitata de peste 4 bar, randamentul scade

• in timpul unor durate mai mari de udare, fertirigarea sa se execute la final de program

• de preferat montare filtru pe linia bypass si imediat dupa Venturi pentru un mixaj mai bun

• proiectarea sistemului in parametri calculati: 2m/s viteza apei in conducta

Utilizare

• ½ pentru sisteme de irigatii mici

• ¾ de la 5.000 lt/h pana la 20.000 lt/h

• 1 de la 20.000 lt/h pana la 60.000 lt/h

• 1 ½ de la 60.000 lt/h pana la 100.000 lt/h

• 2 de la 100.000 lt/h
